GBJ2506U

產品詳情

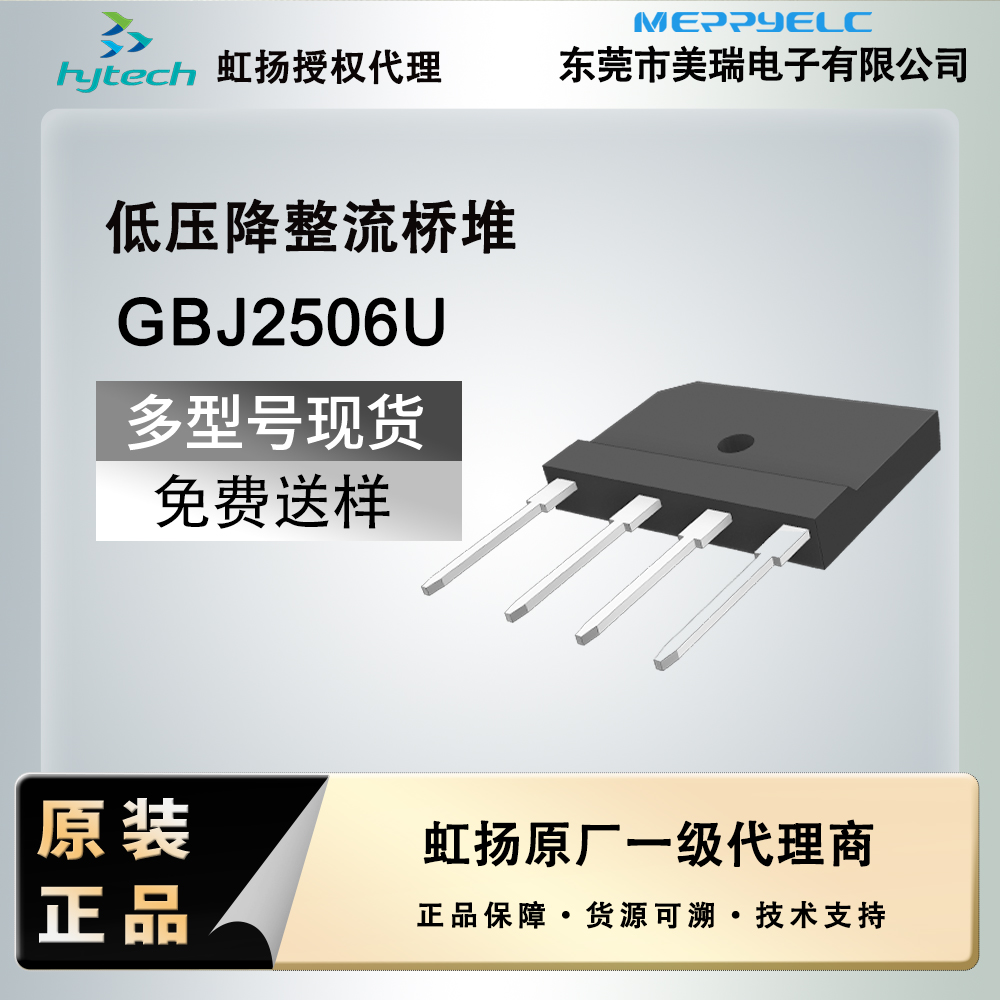

介紹一下 虹揚（HYT）GBJ2506U 這款橋式整流器。

這是一款非常經典和通用的整流橋堆，廣泛應用於各種交流轉直流的電源電路中。

核心概述

GBJ2506U 是一個 25A、600V 的單相玻璃鈍化整流橋堆。其名稱“GBJ”是常見的封裝代號，而“2506”直接表明了其關鍵參數：25A 電流，600V 反向重複峰值電壓。

主要特性與參數

電氣參數：
- 平均正向整流電流（Io）： 25A。這是在指定散熱條件下可以持續通過的平均電流值。
- 峰值反向重複電壓（VRRM）： 600V。表示每個二極管可以承受的最大反向電壓。對於220V交流輸入（峰值約311V）的應用，600V的裕量是標準且安全的。
- 正向壓降（VF）： 典型值約為 1.0V（在特定測試條件下，如12.5A）。這個值越低，整流器的效率越高，發熱越小。
- 峰值正向浪湧電流（IFSM）： 通常高達 300A。可以承受短時間（如半個周期）的極大電流衝擊，抗衝擊能力強。
封裝與物理特性（GBJ封裝）：
- 封裝類型： GBJ，也稱為“扁橋”或“方橋”。這是一種非常流行的通孔插件封裝。
- 引腳： 4個引腳，位於封裝底部。兩個引腳標有“~”符號，為交流輸入端子；一個“+”為直流輸出正極；一個“-”為直流輸出負極。
- 材質： 通常為絕緣型封裝，背部金屬板與內部電路絕緣。這意味著安裝時可以直接安裝在散熱器上，而無需額外的絕緣墊片，簡化了安裝並改善了散熱性能。
- 中心有安裝孔，便於用螺絲固定在散熱器上。
技術工藝：
- 采用 玻璃鈍化（GPP）芯片。這種工藝使芯片具有更好的穩定性、更高的可靠性和更強的抗浪湧能力，優於早期的普通整流芯片。

典型應用領域

由於其25A/600V的強勁規格，GBJ2506U適用於中等功率的整流場合：

開關電源（SMPS）： 如工業設備、PC電源、通訊電源的初級側交流輸入整流。
電機驅動與控製： 作為驅動電路的直流電源部分。
電焊機、電池充電器： 需要較大電流的充電設備。
UPS（不間斷電源）： 整流/充電模塊。
家用電器： 大功率的空調、洗衣機等電控板。
通用工業設備的直流電源供應。

優點

高電流能力： 25A的持續電流能滿足大多數中高功率需求。
高耐壓： 600V耐壓適用於全球範圍的交流電壓（110V/220V/380V係統，考慮餘量）。
絕緣封裝： 安裝方便，散熱好，安全性高。
堅固耐用： 玻璃鈍化工藝提供了良好的可靠性和環境適應性。
成本效益高： 作為成熟的標準器件，性價比非常高。

使用注意事項

散熱至關重要： 在滿負荷或高環境溫度下工作時，必須配備足夠大小的散熱器。整流橋的功耗等於正向壓降乘以電流，會產生可觀的熱量。數據手冊中給出的25A額定值通常基於特定的散熱條件（如Tc=85°C）。
浪湧保護： 盡管其本身抗浪湧能力強，但在感性負載或電網不穩定的場合，建議在交流輸入端加入 NTC熱敏電阻 或 壓敏電阻（MOV） 來抑製開機浪湧和電壓尖峰。
並聯使用： 如果需要更大的電流，不建議直接並聯使用，因為正向特性的微小差異會導致電流分配不均。如需並聯，每個橋堆應串接均流電阻，並確保散熱良好。
極性確認： 焊接或安裝前，務必確認 PCB 板上的標記與橋堆的“~”、“+”、“-”標識對應，接反會導致短路燒毀。

常見替代/兼容型號

GBJ2506U 是一個行業標準型號，很多品牌都有生產完全兼容的產品。常見的替代品牌包括：

威世（Vishay）： VBPC2506
國際整流器（IR）： GBPC2506
強茂（ChengYi），士蘭微（Silan），揚傑科技（YANGJIE）等國內外品牌都有對應的 GBJ2506 或 GBPC2506 型號。

注意： 在替換時，除了關注 電流（25A） 和 電壓（600V） 外，還需確認 封裝尺寸和引腳排列 是否完全相同。

總結

虹揚 GBJ2506U 是一款性能可靠、應用廣泛的中大功率整流橋堆。其 25A/600V 的參數和 絕緣的GBJ封裝 使其成為許多工業產品和電源設計中整流部分的標準選擇。在實際使用中，良好的散熱設計 是保證其長期穩定工作的關鍵。

建議： 在進行具體設計和替換時，務必查閱虹揚官方發布的最新版 GBJ2506U 數據手冊，以獲取最精確的電氣特性、熱阻參數和尺寸圖。
