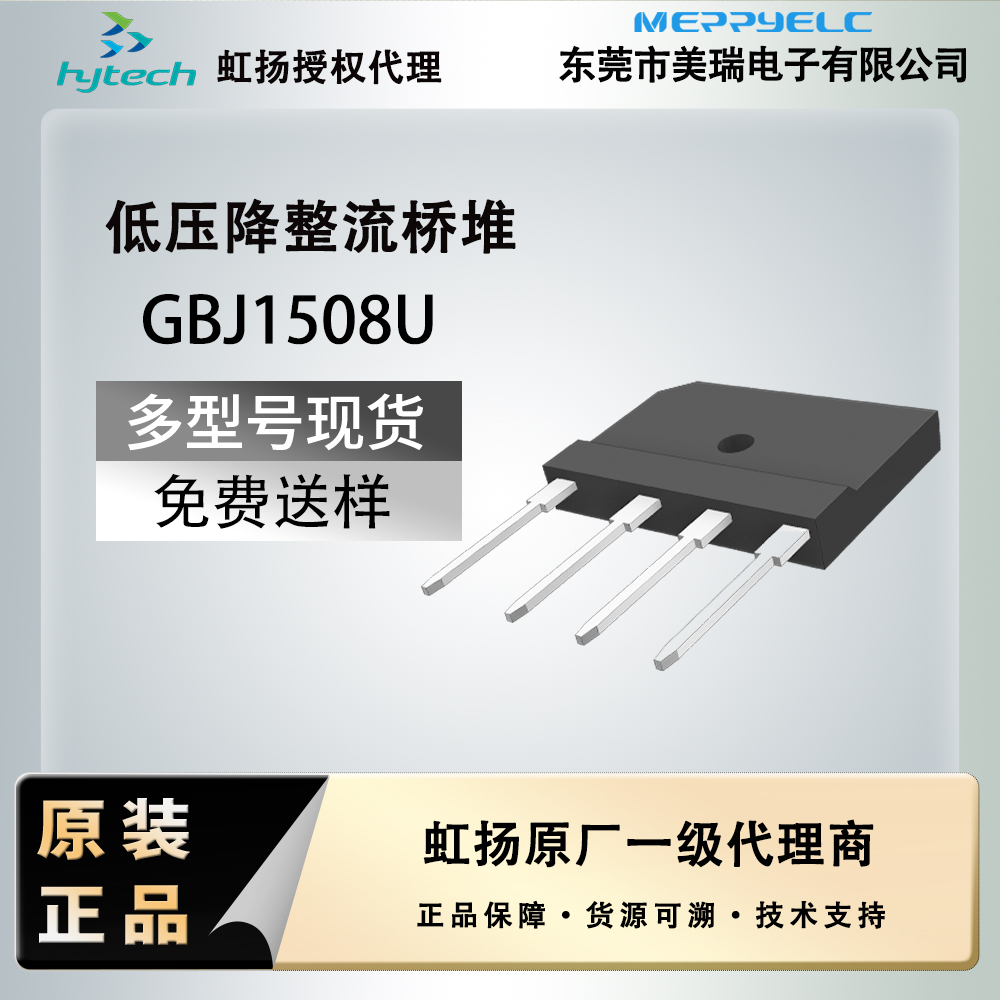

GBJ1508U

產品詳情

1. 產品概述

GBJ1508U 是一款非常經典和常用的單相玻璃鈍化整流橋堆。它內部集成了四個整流二極管，以橋式全波整流電路連接，並封裝成一個整體模塊。

主要用途：將交流電（AC）轉換為直流電（DC），是電源電路中不可或缺的核心元器件。
封裝形式：GBJ 係列通常為 “扁橋” 或 “方橋” 封裝，帶有四個引腳，可以直接焊接在PCB板上，比使用四個分立二極管更節省空間、安裝更簡便、可靠性更高。
工藝特點：“玻璃鈍化” 工藝使芯片具有更好的穩定性和可靠性，能承受更高的反向電壓和浪湧電流，性能優於普通的塑料橋堆。

2. 型號命名解析 (GBJ1508U)

我們可以從型號上解讀出其關鍵電氣參數：

G：通常代表 “玻璃鈍化”。
B：代表 “橋式整流器”。
J：代表其封裝形式（方橋，引腳為直插式）。
15：代表其最大反向重複峰值電壓（VRRM） 為 1500V。
08：代表其平均正向整流電流（Io） 在特定散熱條件下為 8A。
U：通常代表一個產品代碼或版本號，有時也指示其引腳排列符合特定標準（如國際通用型）。

因此，GBJ1508U 的核心含義是：一個玻璃鈍化的、8A/1500V的整流橋堆。

3. 主要電氣參數（典型值）

以下參數基於典型數據手冊，具體請以官方最新文檔為準：

參數	符號	值	單位	說明
最大平均（jun1）正向整流電流	Io	8	A	在規定的散熱條件下，允許通過的最大平均直流電流。
最大反向重複峰值電壓	VRRM	1500	V	可連續施加的最大反向峰值電壓。這是其耐壓值，選擇時需高於實際電路峰值電壓的1.5-2倍。
最大正向壓降	VF	~1.1	V	每個二極管在額定電流下的導通壓降。橋堆工作時會產生約 2 x VF 的總壓降和熱損耗。
最大反向漏電流	IR	微安級	µA	在最高反向電壓下的漏電流，越小越好。
最大浪湧電流	IFSM	200-300	A	可承受的瞬間（如一個工頻周期）最大過載電流，體現抗衝擊能力。
工作結溫	Tj	-55 to +150	°C	芯片的正常工作溫度範圍。
儲存溫度	Tstg	-55 to +150	°C	可安全存儲的溫度範圍。

4. 引腳定義與電路連接

GBJ係列通常采用國際通用標準引腳排列（俯視圖）：

引腳1 (~)： 交流輸入端1
引腳2 (~)： 交流輸入端2
引腳3 (+)： 直流輸出正極
引腳4 (-)： 直流輸出負極

連接方法：

將交流電源的兩根線分別接在引腳 1 和 2 上（極性無關）。
從引腳 3（+） 和 4（-） 即可得到整流後的直流脈動電壓。

5. 典型應用領域

憑借其 8A / 1500V 的高耐壓、大電流特性，GBJ1508U常用於需要較高電壓和功率的場合：

工業電源：大功率設備、電機驅動器的輸入整流。
家用電器：空調、洗衣機、大功率開關電源的整流部分。
電焊機、充電樁等設備的初級整流。
UPS（不間斷電源） 和逆變器的功率轉換電路。
任何需要將220V/380V工頻交流電轉換為高壓直流電的場合。

6. 使用注意事項

散熱至關重要： 8A的工作電流會產生不小的熱損耗（P_loss ≈ Io * 2 * VF）。必須配備足夠麵積的散熱片，否則會導致過熱損壞。產品參數表給出的8A電流通常是在規定散熱條件（如安裝於特定尺寸鋁基板）下測得的。
耐壓裕量：雖然標稱1500V，但在設計用於220VAC輸入（峰值約311V）或380VAC輸入（峰值約537V）的電路時，仍需考慮電網波動、雷擊浪湧等因素，保留足夠的電壓裕量。
浪湧保護：在接通電源瞬間，濾波電容充電會產生極大的浪湧電流。建議在交流輸入端串聯負溫度係數熱敏電阻（NTC） 來抑製，以保護橋堆和後續電路。
安裝方向：焊接或安裝時，務必確認引腳排列，防止接錯。

總結

虹揚GBJ1508U 是一款性能可靠、應用廣泛的中高功率、高耐壓整流橋堆。其 8A / 1500V 的參數使其成為許多工業設備和家電產品中AC-DC轉換階段的理想選擇。在實際選用時，務必查閱官方數據手冊以獲取最準確的參數、尺寸和安裝要求，並重點解決好散熱和浪湧抑製問題，才能確保其長期穩定工作。
