一、 概述

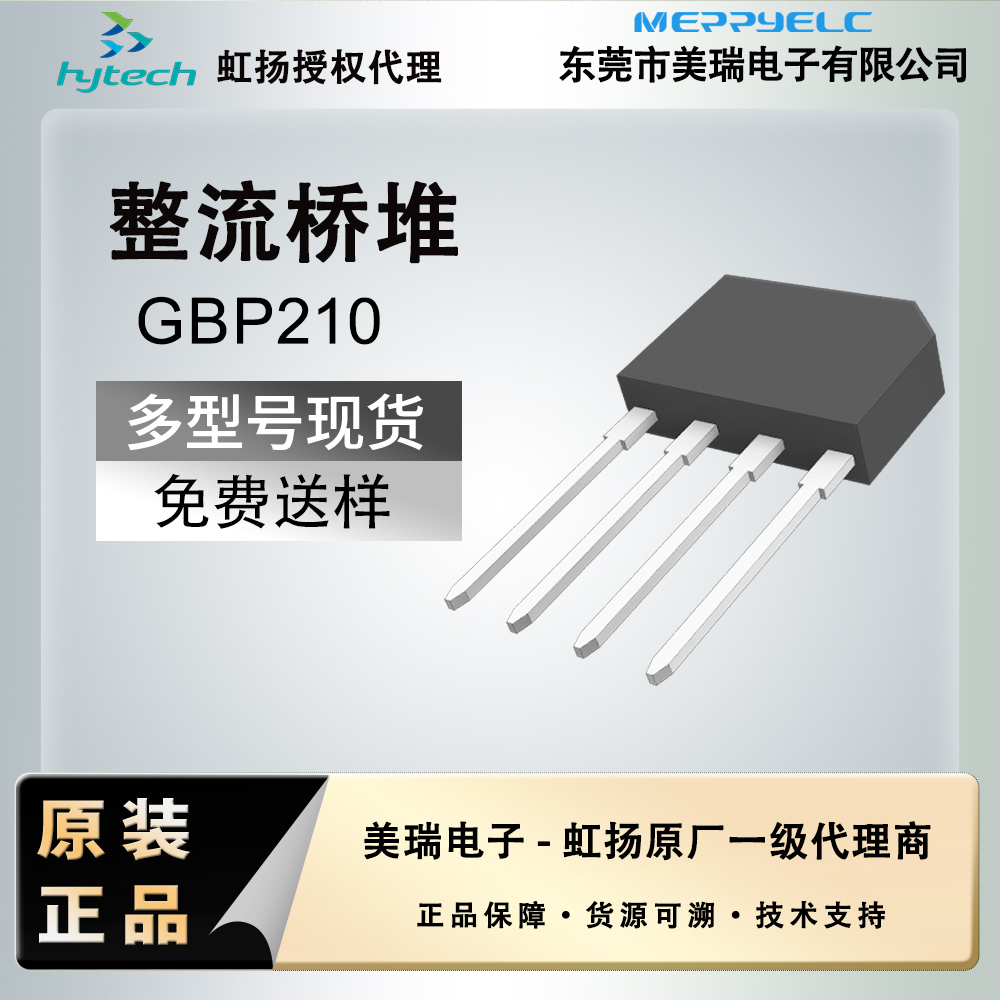

GBP210 是一款非常經典和通用的玻璃鈍化單相橋式整流器。它將四個整流二極管集成在一個緊湊的方形封裝內，主要用於將交流電轉換為直流電，是開關電源、適配器、家用電器等電子設備中極為常見的元器件。

二、 關鍵特性與優勢

1. 玻璃鈍化芯片：

   • 這是其型號中“GP”的由來。玻璃鈍化工藝在矽片PN結表麵形成一層二氧化矽玻璃膜，能有效保護芯片免受汙染、濕氣和機械損傷。

   • 優勢：比傳統的環氧樹脂塑封橋堆具有更高的可靠性、更好的穩定性、更低的漏電流和更強的抗浪湧能力。工作結溫更高，壽命更長。

2. 高浪湧電流承受能力：

   • 橋堆在開機瞬間（電容充電）或遇到異常時，會承受遠大於平均電流的瞬時電流（浪湧電流）。GBP210的浪湧電流承受能力（IFSM）通常很高，例如在50Hz半周內可達50A或更高。

   • 優勢：這使得它在惡劣的工業環境或存在較大輸入衝擊的應用中非常耐用。

3. 高結溫：

   • 最大工作結溫（Tj）通常為+150°C。

   • 優勢：允許在更高溫度環境下工作，設計餘量更充足。

三、 主要電氣參數（典型值）

以下是基於常見數據手冊的參數，具體以您使用的版本數據手冊為準：

四、 封裝與引腳

• 封裝類型：通常為 GBJ-4 或類似方形塑封，有4個引腳。

五、 典型應用電路

GBP210通常用於全波橋式整流電路：

1. 將兩個“~”引腳連接到變壓器次級繞組的兩端。

2. 從“+”和“-”引腳輸出脈動直流電。

3. 輸出端通常並聯一個高壓電解電容進行濾波，以得到平滑的直流電壓。

4. 可用於220V/110V AC輸入經變壓器降壓後的整流，因其1000V的耐壓提供了充足的安全裕量。

六、 應用領域

由於其高可靠性、高耐壓和良好的浪湧特性，GBP210廣泛應用於：

• 開關電源（如電腦ATX電源、充電器、適配器）

• 家用電器（如空調、洗衣機、微波爐的控製板電源）

• 工業控製設備的電源部分

• LED驅動電源

• 任何需要將低壓交流轉換為直流的設備

七、 選型與使用注意事項

1. 電流選擇：額定電流2A是指在一定散熱條件下的值。在實際設計中，如果散熱條件不好（如無散熱片、空間密閉），需要降額使用（例如隻用到1A或1.5A），並確保工作溫度不超過規格。

2. 電壓選擇：1000V耐壓對於市電經變壓器降壓後的電路（通常低於50V AC）綽綽有餘，主要考慮電壓波動和尖峰。

3. 散熱：在大電流或高溫環境下，建議為其增加散熱片（其封裝背麵是金屬板，可以塗抹導熱矽脂後安裝散熱片）。

4. 保護：在感性負載或可能存在高頻幹擾的場合，建議在交流輸入端並聯壓敏電阻以吸收浪湧，或在直流輸出端加瞬態抑製二極管。

5. 替換：它可以替換許多同樣封裝的2A/1000V橋堆（如KBP210、MBP210等），但GBP係列的玻璃鈍化特性通常更優。

總結

虹揚 GBP210 是一款性能優秀、堅固耐用的通用型玻璃鈍化橋式整流器。其1000V耐壓、2A電流和優異的抗浪湧能力，使其成為中低功率電源設計中經久不衰的經典選擇。在設計和維修中，隻要注意其引腳定義、提供適當的散熱和電壓餘量，它就能提供非常穩定可靠的服務。

建議：在進行具體設計時，請務必查找並參考虹揚官方發布的最新版GBP210數據手冊，以獲取最精確的參數、尺寸圖和安裝信息。
