維安TOLL封裝的功率MOSFET是用於大電流應用場景，最優化的封裝。其產品係列最大電流可達300A以上，主要應用於類似動力BMS、逆變儲能、低速電動車、電動工具、無人機電調、潛航器電機等大電流應用場景。

TOLL 封裝的占位麵積僅為 9.90 mm x 11.68 mm，與 TO-263-7L封裝相比，PCB 麵積可節省 30%。它的外形僅為 2.30 毫米，占用的體積比TO-263-7L封裝小 60%。

除了尺寸更小外，TOLL 封裝還提供比 TO-263-7引線更好的熱性能和更低的封裝電感 (2 nH)。其開爾文源配置確保更低的柵極噪聲和開關損耗，與沒有開爾文配置的器件相比，包括開啟損耗 (EON) 降低 60%，確保在具有挑戰性的電源設計中顯著提高能效和功率密度，改善電磁幹擾(EMI) 並更容易進行PCB 設計。

TOLL封裝產品特點：

● 小管腳, 低剖麵

● 超大通流能力

● 超小的寄生電感

● 大的焊接麵積

TOLL封裝產品優勢：

● 高效率和低係統成本

● 更少的並聯數量和冷卻需求

● 高功率密度

● 優秀的EMI性能

● 高可靠性

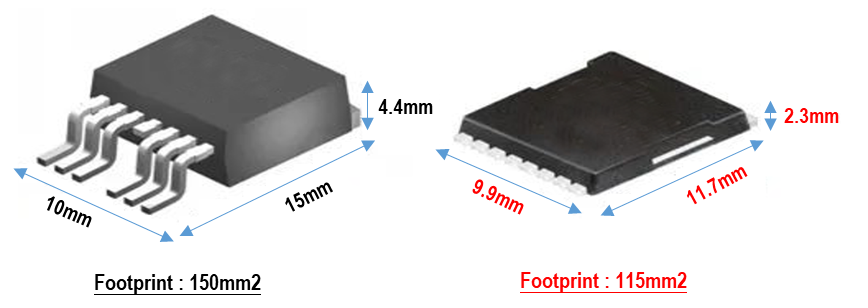

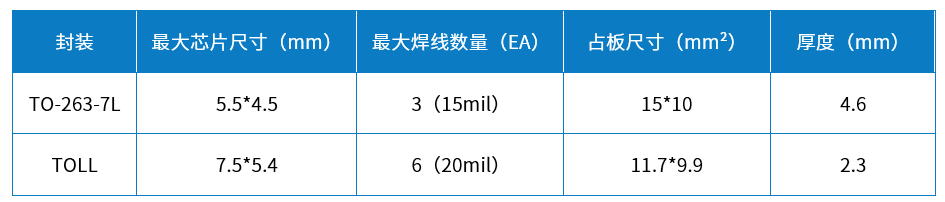

TOLL 與TO-263-7L外觀對比

30% footprint reduction !

50% height reduction !

60% space reduction !

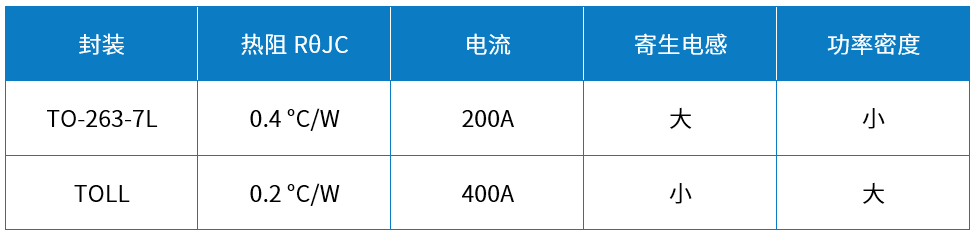

TOLL封裝與TO-263-7L封裝的寄生參數對比

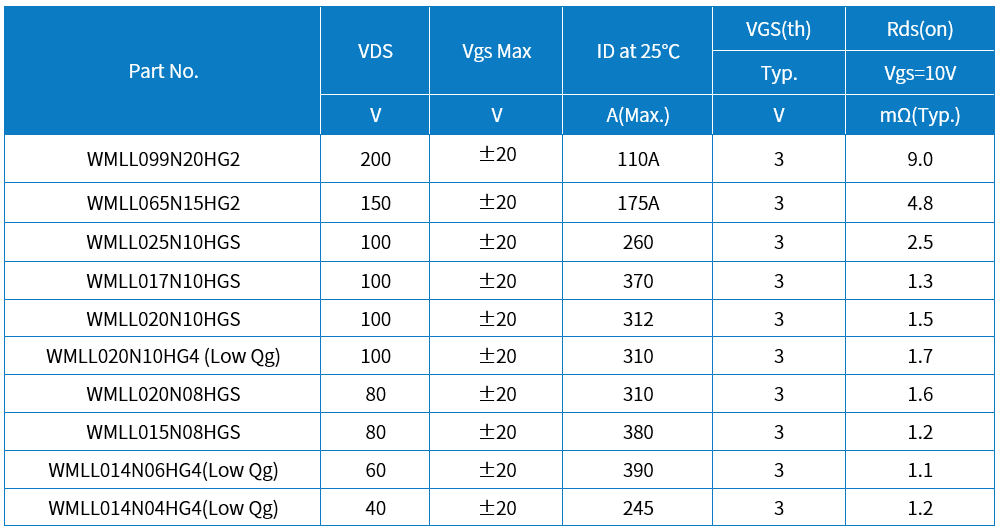

維安TOLL封裝量產產品係列

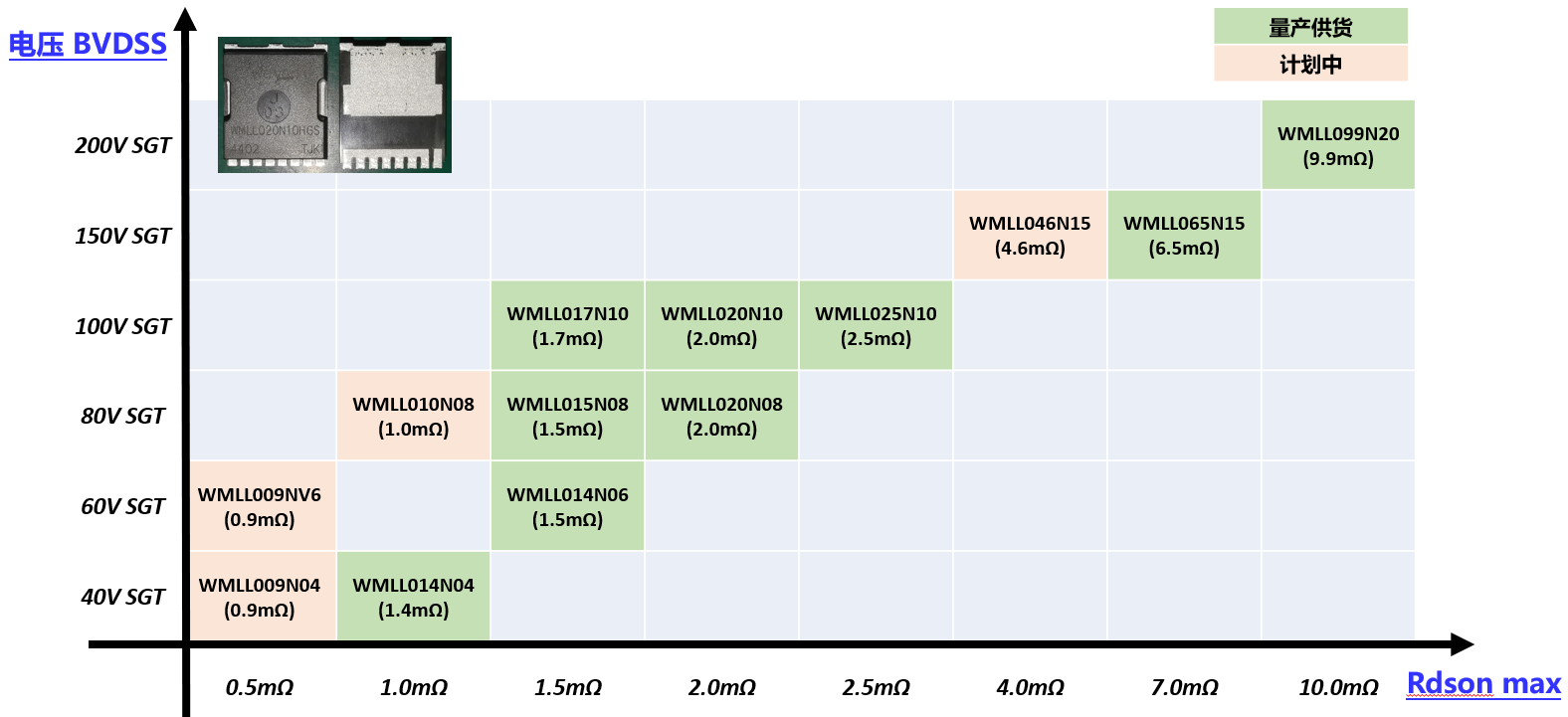

維安TOLL封裝產品規劃

維安TOLL封裝產品的優勢介紹

較高的功率密度

新能源產品（新能源汽車、儲能及配套應用）與大功率電源及電機的快速發展，對產品能效要求進一步提高，MOS管需要承受瞬間高能量通過，並需要在有限的材料物理散熱極限內，達到最高散熱率與最低的熱阻，在這一極限條件下，TOLL封裝超低導通阻抗和寄生電感、以及更出色的EMI表現和熱性能正好滿足這一發展趨勢要求，其次TOLL封裝實際電路設計應用中所需的並聯和散熱部件較少，可以節省PCB空間，從而提高整體可靠性。

較低的溫升

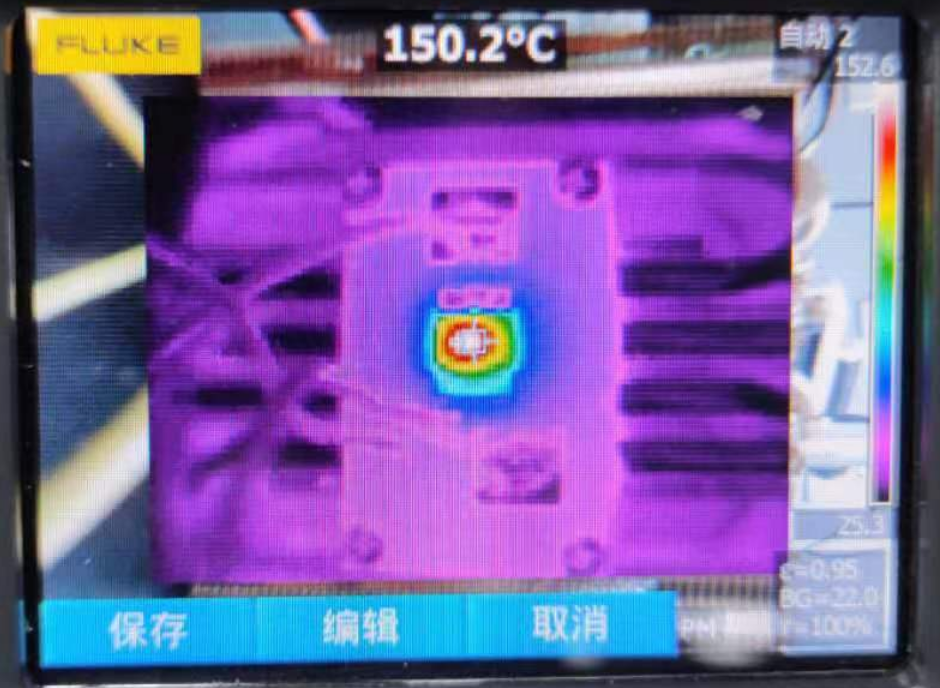

BMS應用中，在承受持續大電流充放電的過程中，MOSFET的溫度表現對於係統的整體效率和溫度至關重要，TOLL封裝產品WMLL020N10HGS（BVdss 100V, Rdson 2mR max），在26℃環境溫度下，通過持續40A過流能力考驗：

通過PCB散熱，溫升僅為61℃；

通過鋁基板散熱，溫升僅為32℃。

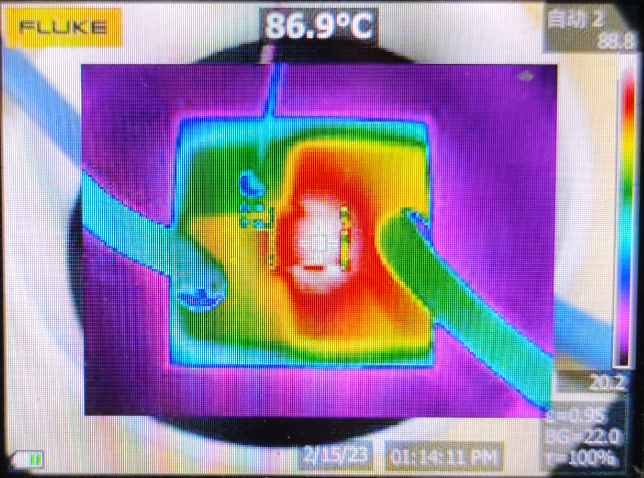

PCB散熱

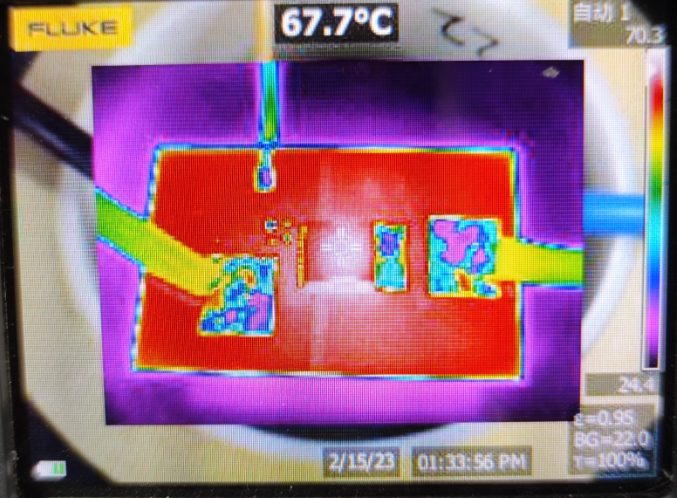

鋁基板散熱

較高的短路耐量

BMS和電機控製的應用中，MOSFET在短路瞬間，會承受短時間幾十uS~幾百mS的大電流衝擊，瞬態功率高達上百KW，實驗室模擬TOLL封裝產品WMLL020N10HGS（BVdss 100V, Rdson 2mR max）在電機高速旋轉中遇到搭接短路時的功率表現。

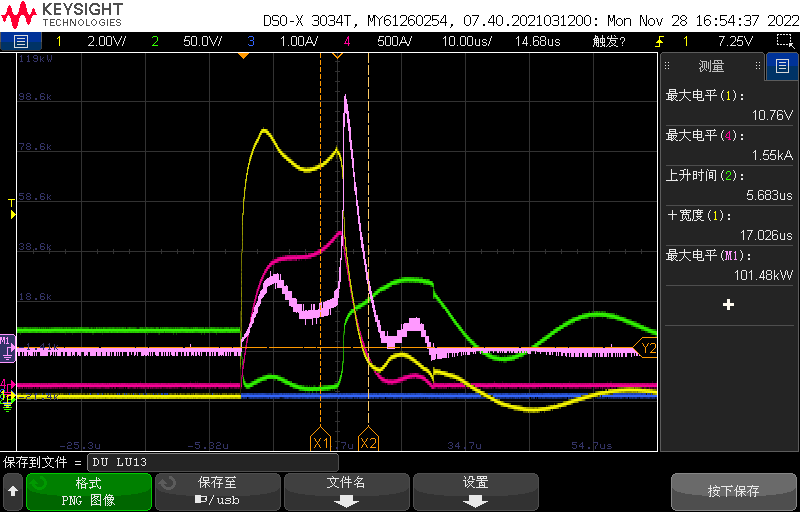

下圖：示波器波形1CH: Vgs 2CH: Vds 4CH: Ids M1:MOS功耗

單體短路，VDD=88V 短路最大電流1550A，最大耗散功率101.5KW。

強壯持續線性工作模式

在線性模式下，MOSFET在飽和狀態或飽和區域中工作，它表現為柵極電壓控製的電流源，與完全導通（或完全增強）的情況相反，MOSFET在線性模式下的漏極-源極阻抗相對較高，因而功耗也比較高。在線性模式下，功率等於漏極電流與漏極-源極電壓的乘積(ID × VDS)，兩者數值都比較高，實驗室模擬TOLL封裝產品WMLL020N10HGS（BVdss 100V, Rdson 2mR max）在接近直流操作的長脈衝時間測試MOSFET線性模式魯棒性，產品在線性模式工作條件下的功率能力，均在理論安全工作區 (SOA) 範圍內，防止器件出現任何熱失控。

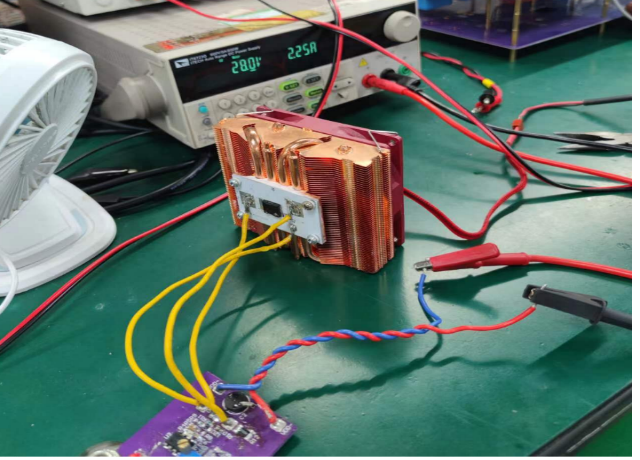

下圖：VDS=28V Ids=2.5A 線性模式70W耗散功率持續工作。

超強的電機重載驅動能力

3000W大功率72V電機係統，對於MOSFET器件帶載能力要求苛刻，實驗室模擬TOLL封裝產品WMLL020N10HGS（BVdss 100V, Rdson 2mR max），6管橋臂MOSFET驅動，上下兩兩交叉導通，導通時一管保持開啟，一管為PWM調製信號，根據PWM占空比的大小來調整輸出電流的大小。

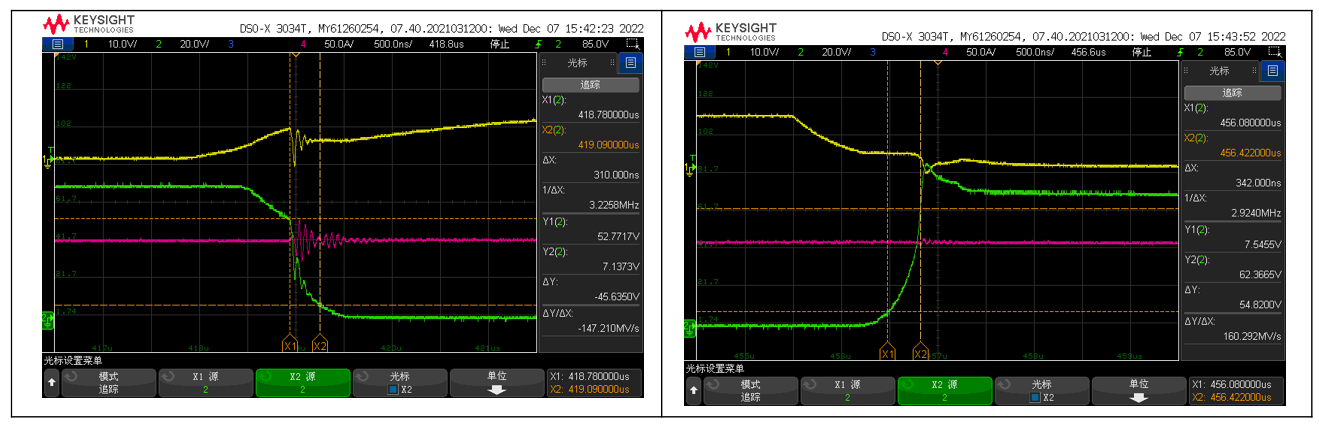

下圖：拉載感性負載，示波器波形1CH:上橋臂Vgs 2CH:上橋臂Vds

六顆MOS拉載72V 42A ，3000W直流無刷電機負載。

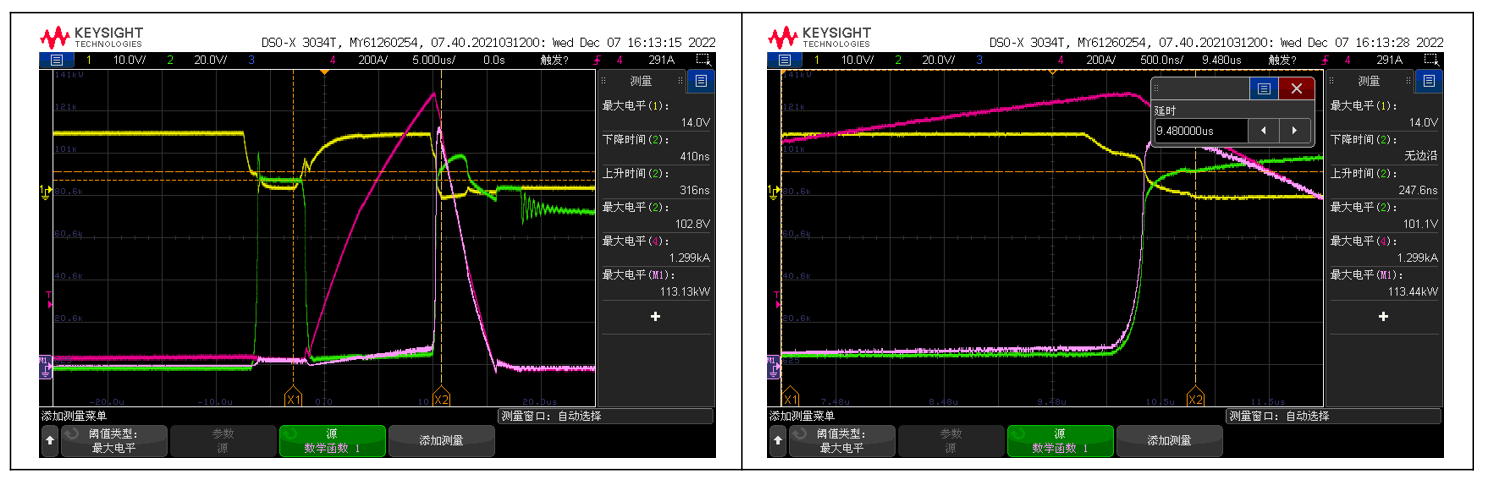

下圖：示波器波形1CH: Vgs 2CH: Vds 4CH：Ids M1:MOS功耗；

上橋臂MOS能夠承受103V，1300A瞬時功率衝擊。
