肖特基二極管，是以它的發明人肖特基博士名字而命名的，又被稱作是肖特基勢壘二極管。它是金屬與半導體材料相互接觸，且形成一定的勢壘後開始工作的一種多數載流子器件。

得益於較低的正向壓降和較高的開關速度，肖特基二極管廣泛用於多種應用，本文將討論肖特基二極管在適配器領域的功能和優點。

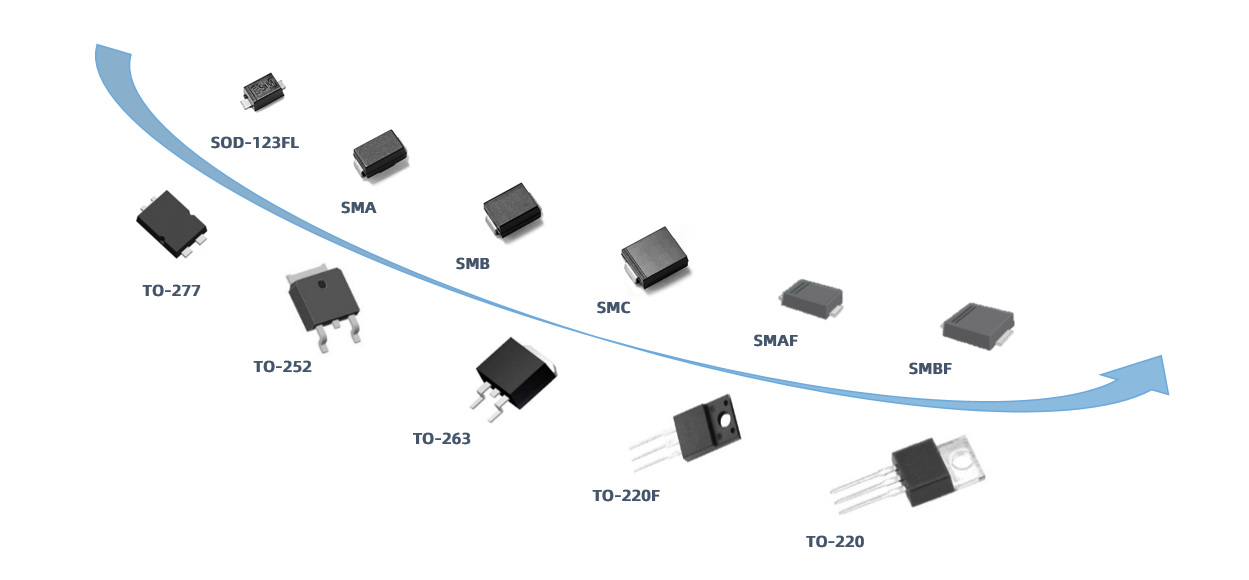

維安肖特基封裝外形

肖特基二極管特點

肖特基二極管相對於PN結結構二極管最大特點是正向導通電壓低,開關速度快。由於其勢壘高度低於PN結勢壘高度，正向壓降也遠低於PN結二極管。另外，肖特基勢壘二極管是多數載流子導電器件，不存在少數載流子壽命和反向恢複時間問題。肖特基的反向恢複時間隻是肖特基勢壘電容的充放電時間，與PN結二極管的反向恢複時間完全不同，且由於其反向恢複電荷很小，開關速度很快，開關損耗也很小。

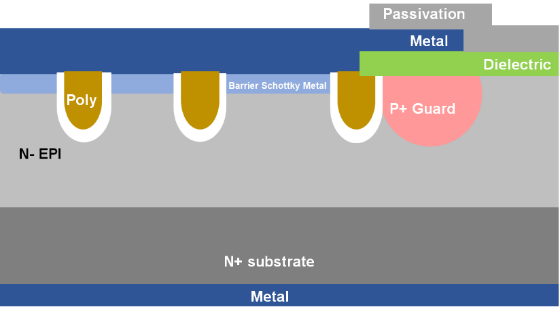

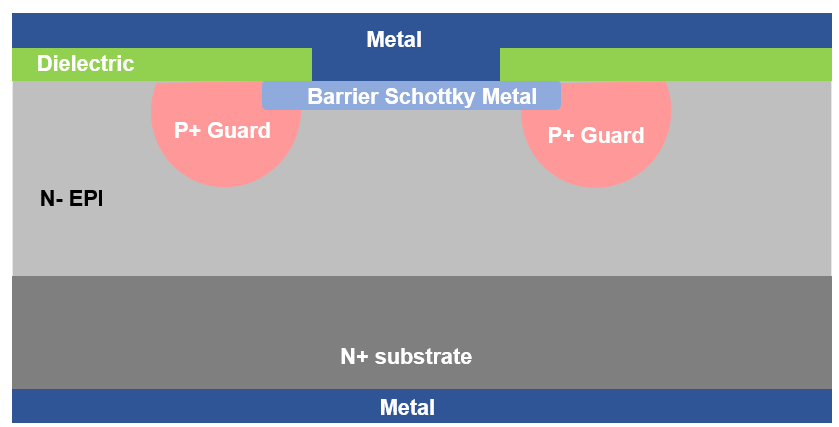

肖特基工藝平台

肖特基二極管在適配器領域的典型應用場景

電源開發通常是一個艱難的過程，用戶都期望電源達到很高的效率，同時盡可能保持小巧緊湊，另外電源還必須是安全可靠的，這一點不言自明。

肖特基二極管作為高頻低壓大電流整流二極管、續流二極管、保護二極管廣泛應用於開關電源、變頻器、驅動器等電路。

在PFC+Flyback或PFC+LLC電路中，次級整流二極管作為耗能元件，損耗大，發熱量高。次級整流二極管的選擇對於電源整體效率和可靠性是一個非常關鍵的因素，在高速大電流工作條件下要具有正向壓降VF小、反向漏電IR小、反向恢複時間Trr短等特點，肖特基二極管正是最佳選擇。另外肖特基二極管的正向壓降VF和結溫Tj呈現負溫度係數。

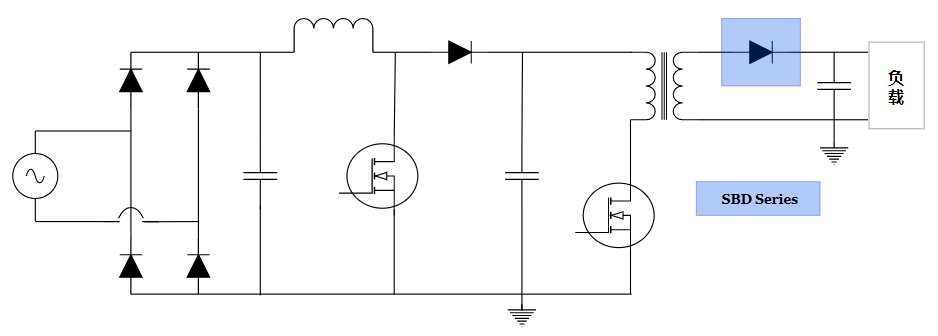

PFC+Flyback

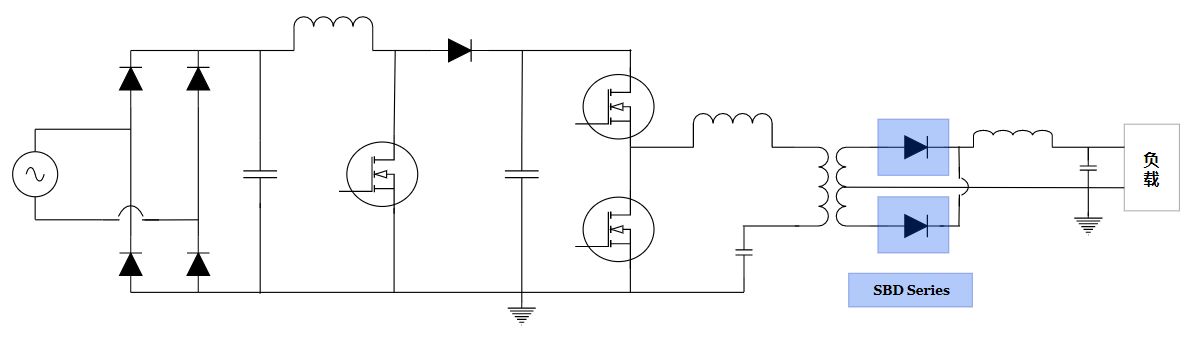

PFC+LLC

維安開發並推出了電壓範圍介於45至200V之間的一係列平麵肖特基和Trench肖特基。這些器件可在正向壓降VF和漏電流IR之間實現適宜的權衡。為進一步比較，維安還與其他製造商的性能進行了對比，漏電流IR與友商水平相當，同規格與友商相比VF要小。

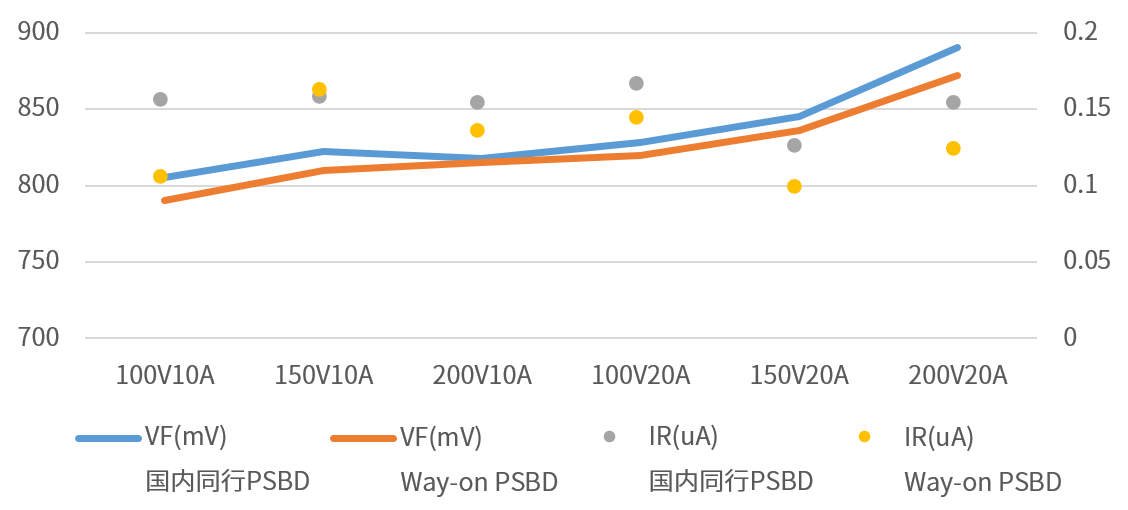

參數對比(Ta=25℃)

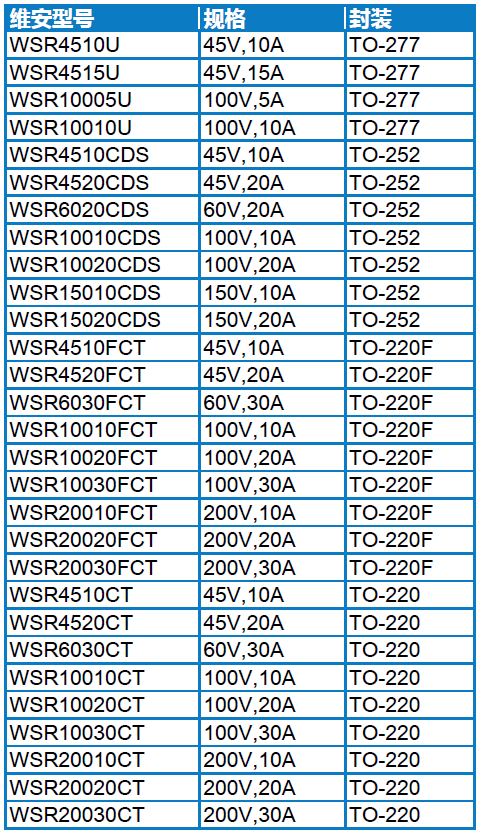

維安正在加大對於功率肖特基產品的投入，目前已有三十多款器件大批量出貨，另外多款器件正在進行樣品評估，為方便快速選型，下表是維安在適配器、TV或PC電源應用中常用肖特基規格型號。
