碳化矽材料(SiC)有著擊穿場強高、禁帶寬度大、飽和電子漂移速度大、熔點和熱導率高的優點，其電學和物理特性決定了SiC半導體器件有著高耐壓、低漏電、高結溫、高可靠性的優點，十分適合用在汽車、工控、航天等領域。

碳化矽肖特基(SiC SBD)二極管是以碳化矽為材料設計製作的肖特基二極管，與矽器件相比，擁有更佳的開關性能和更高的可靠性。SiC二極管沒有反向恢複電流，開關性能與溫度無關，並且有著極佳的熱性能、極高的功率密度，帶來了係統尺寸的減小和成本的降低，使SiC成為越來越多高性能汽車應用的最優選擇。

在新能源汽車中，SiC二極管在車載充電機（OBC）已經得到了廣泛應用。OBC和地麵直流快充樁功能類似，都是將電網中的交流電轉換成直流電，然後給汽車的電池組充電。

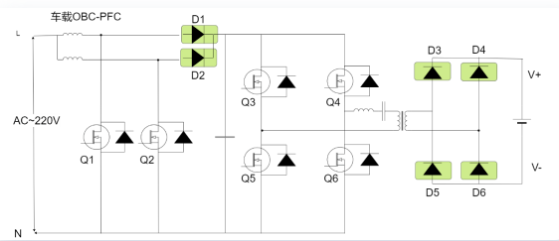

OBC典型的線路結構是由前級功率因數校正（PFC）和後端DC/DC轉換電路組成。針對單向OBC，這種功能由於隻提供從電網到汽車的輸電。整個功能塊中不管是前端還是後端，都會用到碳化矽二極管（D1-D6），共6個，其在電路中的作用如下：

1、輸入端PFC電路中，SiC二極管作為升壓和整流二極管應用；

2、輸出端DC-DC次級側電路中，SiC二極管作為高頻整流應用。

OBC單元會根據整個電池的健康狀態和電荷狀態，改變電壓和電流。隨著現在 OBC從單相220V到三相380V的發展來看，DC/DC次級器件的電壓會有所升高，會從目前的650V二極管轉變成1200V。

維安車規SiC二極管從原材料指定、芯片設計以及封裝要求進行了整體優化。

在原材料選擇上鎖定世界一流大廠，且對襯底缺陷有著嚴格的要求和監控。在設計理念上器件更注重大浪湧，高耐壓和低漏電。浪湧水平比同行業高20%，擊穿耐壓高工控產品50V以上。漏電上限是國外一線大廠的1/2。器件的高耐壓、高浪湧、低漏電特性決定了器件可以適應嚴苛的應用。

在封裝的設計上，焊料的選擇、打線材料的選擇以及塑封料的選擇，均做了特殊的設計。在產品的在線管控上，配合芯片設計做出漏電和耐壓測試規範的優化，比如：650V係列產品VB下限值高於800V，1200V係列產品VB下限值高於1350V，且兩類產品的漏電進行了加嚴管控，以1200V 10A為例的漏電縮小到3μA ，其漏電Max遠遠優於國際一流廠商。且車規產品引入芯片級在線100%老化，會在芯片級測試時候，其VF方向加一個額定電流，對器件進行老化，其之後再進行擊穿電壓和漏電測試，以便有效剔除有缺陷的芯片。

在封裝後，成品測試添加100% 100℃高溫測試，並全部進行100%反向浪湧測試篩選和電鍍前回流焊篩選，以及出貨前TC篩選，以便提升器件的穩定性和可靠性，使其可以在汽車上惡劣的工作環境下保持穩定。

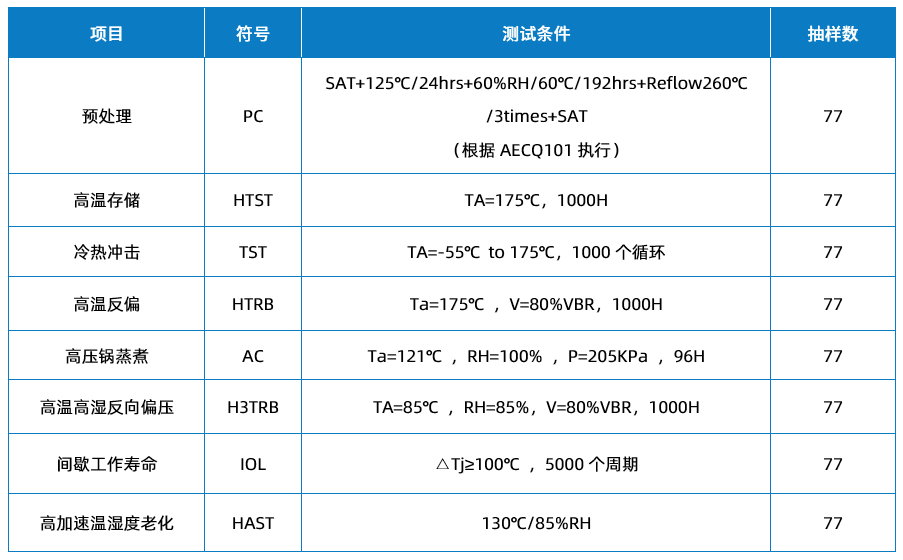

器件按照車規級可靠性進行評估驗證，車載係列產品已經轉為量產。

維安車規碳化矽肖特基產品已經完成係列化，產品涉及650V、1200V、1700V、等多個電壓檔位；封裝涉及TO247-3、TO247-2等封裝形式。

值得一提的是，維安在第三代半導體市場積極進行開拓，已經為國內外新能源汽車客戶供應過SiC肖特基產品。同時，維安SiC肖特基的在手未來訂單也在持續提升，公司著眼於快速增長的第三代半導體市場，依托國家級技術創新平台，吸納整合產業鏈各環節上的優勢企業。加強前端芯片設計企業與後端代工、封裝的全麵協作，確保從設計到封裝的高質量發展。
